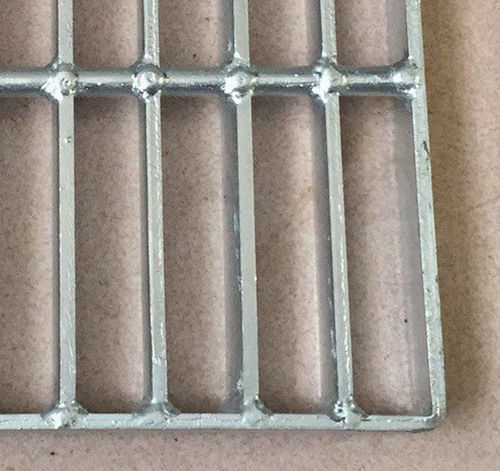

热镀锌钢格板
  • 热镀锌钢格板

热镀锌钢格板

同类产品

  • 产品详情

热镀锌钢格板简介

钢格板一般采用碳钢制作,外表热镀锌,可以起到防止氧化的作用。也可以采用不锈钢制作.钢格板具有通风,采光,散热,防滑,防爆等性能。

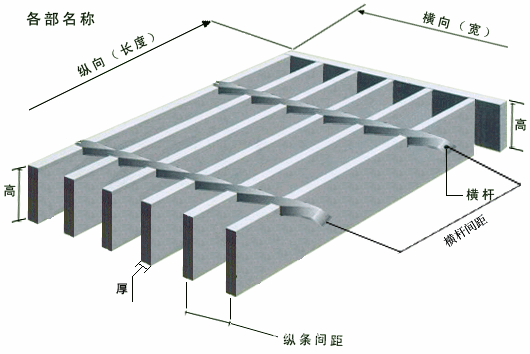

钢格板是用扁钢按照一定的间距和横杆进行交叉排列,通过压焊机或者人工将其焊接成中间带有方形格子的一种钢铁制品,钢格板主要用来做水沟盖板,钢结构平台板,钢梯的踏步板等.横杆一般采用经过扭绞的方钢.


钢格板型号表示方法

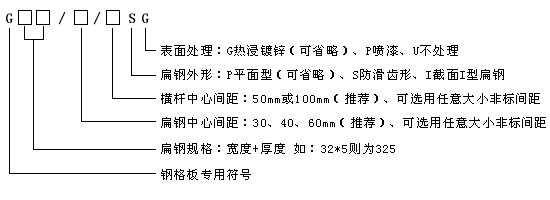

   钢格板的型号,根据承载扁钢规格、承载扁钢与横杆的组合间距、钢格板的结构形式,承载扁钢外型、以及表面处理的状态等不同,形成多种规格,型号表示方法如图所示


钢格板型号示意图


钢格板的特点

   节省材料:承受相同荷载条件下最省材料的方式,相应地,可减少支承结构的材料。

  减少投资:省材料,省人工,省工期,免清洁和维护。

  施工简便:在预安装好的支承上用螺栓夹固定或焊接固定,一人即可完成。

  节省工期:产品无需现场再加工,安装非常迅速。

  经久耐用:出厂前经热浸锌防腐处理,耐冲击和重压能力强。

  现代气派:外形美观,设计规范,通风透光,给人以整体流畅的现代感受。

  结构轻便:用材少,结构轻,且易于吊装。

  防积污物:不积雨水,冰雪和灰尘。

  减少风阻:因通风好,遇大风风阻小,减少风力破坏。

  设计简便:无需小支梁,结构简单,设计简化;无需设计钢格板详图,只注明型号即可,厂方可代客户设计排图。


钢格板重量计算公式

    钢格板的重量是指经过包边和表面处理(非表面处理的除外)后的理论重量。由于包边、开孔和切口的不同,实际重量与理论重量会出现差异。在工业平台钢格板自重计算及钢格板交付结算中,统一以理论重量为计算依据。对于长度小于1米的钢格板例如沟盖板或者需要作特殊包边的钢格板,由于包边板的增加,重量会随着增加。用扁钢包边,钢格板长度不小于1米时,按下面公式计算钢格板理论重量:


    Wt=(b1t1N1+b2t2N2+2b3t3)ρµ×10-6………………


    式中: Wt—钢格板重量,单位为千克每平方米(kg/m2); t1—承载扁钢宽度,单位为毫米(mm); b1—承载扁钢厚度,单位为毫米(mm); N1—每米钢格板中承载扁钢条数; t2—横杆宽度,单位为毫米(mm); b2—横杆厚度,单位为毫米(mm); N2—每米钢格板中横杆条数; t3—包边扁钢宽度,单位为毫米(mm); b3--包边扁钢厚度,单位为毫米(mm); ρ—材料密度,单位为千克每立方米(kg/m3);钢材密度按7850kg/m3计算; µ--表面处理增重系数;热浸锌增重按1.06计算


钢格板的面积计算


     1、在没有图纸、按用户规定尺寸加工的,面积为实际交付钢格板的数量乘以宽度和长度的总 和,它包含开孔和切口部分。

     2、提供图纸为用户设计的,面积按图纸上总的外围尺寸计算,它包括开孔和切口部分。

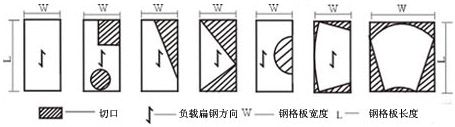

     3、对于异钢格板,如图所示面积为宽(W)×长(L),不扣除切口部分。
